你了解什么是 BIM 吗?
—— Do you know what BIM is? ——
建筑信息模型(Building Information Modeling, 简称BIM)是以三维数字技术为基础,集成了建筑设计、建造、运维全过程各种相关信息的工程数据模型,并能对这些信息的详尽表达。
BIM是一种应用于设计、建造、管理的数字化方法。BIM技术正在推动着建筑工程设计、建造、运维管理等多方面的变革,将在CAD技术基础上广泛推广应用。
BIM技术作为一种新的技能,有着越来越大的社会需求,正在成为我国就业中的新亮点。
BIM技术是应用于工程设计建造管理的数据化工具,通过参数模型整合各种项目的相关信息,在项目策划、运行和维护的全生命周期过程中进行共享和传递
使工程技术人员对各种建筑信息作出正确理解和高效应对,为设计团队以及包括建筑运营单位在内的各方建设主体提供协同工作的基础,在提高生产效率、节约成本和缩短工期方面发挥重要作用。
BIM技能定义
BIM技能是指使用计算机通过操作BIM建模软件,能将建筑工程设计和建造中产生的各种模型和相关信息,制作成可用于工程设计、施工和后续应用所需的BIM及其相关的二维工程图样、三维几何模型和其他有关的图形、模型和文档的能力。通过操作BIM专业应用软件,能进行BIM技术的综合应用能力。
BIM机电管线实战班课程介绍
学习模块:Reivt建筑结构基础+Reivt机电管线综合+Navisworks碰撞优化+实战案例
Reivt建筑结构基础
Revit基础
- Revit软件简介
Revit软件的介绍,Revit软件在行业的应用及其现状和它的发展前景
Rvite软件常用快捷键设定、样板文件调用、界面项目浏览器调用、对象属性参数介绍、文件保存注意事项
Revit设计的特点Revit与传统设计的方法的异同Revit设计的流程。
- 基础建模、轴网、标高、Revit基本模块
绘制轴网–轴网的属性绘制轴网轴网绘制方法
标高类型设置:上标高、地面标高
标高的复制与阵列的注意事项基本
墙体:墙体的类型参数、墙体绘制定位线、墙体的绘制规则
内外墙体结构层设置:创建墙体结构分层厚度和材料、内外墙面结构区分
墙面细化:墙上矩形洞、异形洞
墙面细化:安装墙饰条和开墙上凹槽、调整饰条截面类型和参数
建筑柱子:创建、柱子参数修改
- 基本墙体、柱子、楼板制作学习Revit基本模块
创建楼板:拾取墙体创建法、楼板与墙体的定位规则、楼板编辑。
楼板开洞:楼梯间和电梯间的“竖井”开洞法、楼板面开洞法、楼板线编辑开洞法。
楼板的表面处理:编辑楼板的角点参数、添加可编辑的控制点
楼板的表面处理:添加坡度箭头制作楼板坡度面。
楼板边:楼半边轮廓族载入,定义楼板边。
- 各式楼梯绘制、坡道绘制Revit基本模块
创建楼梯:楼梯定位线绘制、楼梯参数类型设置、楼梯绘制规则、楼梯修改。
楼梯平台:修改原有的楼梯平台、创建楼梯平面、使用“草图模式”创建楼梯平台并修改成不规则异形楼梯平台直线坡道绘制:指向坡道定位线、参数类型、坡度计算参数。
弧形坡道:定位平面线创建方法、弧形坡道起点位置、弧形坡道坡度计算方式、坡道栏杆的放置
- 栏杆 的绘制Revit基本模块
栏杆:栏杆类型参数栏杆
扶栏:扶栏的截面类型、扶栏的高度定位、顶端扶栏的参数。
栏杆位置:栏杆的间距设定、栏杆转角位、栏杆的排列方式、栏杆族载入。
不锈钢玻璃栏杆案例:玻璃栏杆玻璃金属的间隔计算规则、栏杆排列规则、栏杆转角的方式、玻璃嵌板的使用。
- 墙体幕墙幕墙和体量
建筑墙体幕墙:幕墙的定位线、建筑幕墙和建筑墙体的修剪方法
建筑墙体幕墙:幕墙网格的建立与参数修改、幕墙嵌板的载入和嵌板选择技巧
幕墙类型参数:幕墙的网格线分割参数、幕墙边框截面、幕墙内网格截面类型
- 体量建模幕墙和体量
内建体量:参照平面定位绘制体量二维图形、创建体量实体模型绘制空心体量模型。
经典体量考试题目:创建体量幕墙分割绘
经典体量考试题目:制体量基座异形曲面
经典体量考试题目:体量屋面制作
- 出图流程和技巧、标注系统的创建标注、出图
Revit标注系统:Revit详图绘制类型标记参数、类型标记族创建
详图图例工具的使用:放置详图块
房间系统:创建房间区域划分和图例放置图纸创建、放置视图
- 图纸创建、明细表、明细表公式标注、出图
图纸布置:图纸文件导出、虚拟打印图框族的创建和标签
计量明细表:创建、明细表字段编辑明细表过滤器、排序、格式设置
明细表公式:计算的方法及注意事项共享参数的使用方法
Revit 基础族制作
- 门窗族建模族建模
推拉窗族:放样制作边框、拉伸制作窗玻璃
族材质:材质调整
百叶窗族制作:嵌套族参数设定、阵列参数使用方法
- 异形柱族族建模
异形柱–创建异形柱需要的定位线
异形柱–创建参数标签、并设置参数
异形柱–只用拉伸创建柱体并约束参数
异形柱–创建空心放样切割柱体边缘
异形柱–设置柱体材质
小别墅建模案例 实战
- 效果图小别墅建模实例
- Revit建模流程主线小别墅建模实例
建模前期准备、精简图纸
别墅BIM建模前案例分析及建模准备拆分精简图纸
建立轴网标高体系,创建别墅全部外墙、检测外墙完整性
建立各楼层楼板、检测标高准确性
创建外墙幕墙开洞,补全外墙装饰面
制作体量和体量幕墙,制作幕墙门窗
制作体量栏杆,给建筑加上屋顶上盖
制作室内楼梯,制作室内栏杆,完善廊架等建筑构件
Reivt机电管线综合
Revit 机电基础
- Revit基本机电认识引言
认识基本机电制作模块

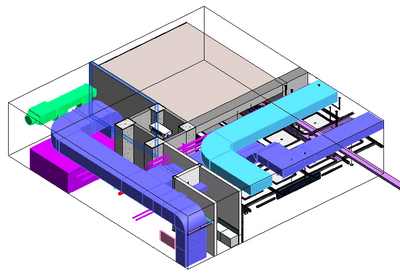

- 暖通系统Revit机电模块
创建暖通系统类型:设置风管的系统类型、风管的着色和系统名称
设置风管管道类型:选择管道类型
创建风管:设置风管宽度和高度、以及风管高程点、风管端点高度定位
绘制风管的技巧:风管避免交叉的画法、45度转弯、垂直立管、风管高度的地位技巧
风管的对齐:底部对齐、左右对齐方法
风管附件:风管附件的载入、放置、编辑,保温材料
- 水系统Revit机电模块
创建水系统类型:设置水管的系统类型、水管的着色和系统名称
设置水管类型:选择管道类型 绘制水管:设置风管的口径、起点高程、端点高程
消防水系统的制作:放置消防栓、绘制消防主管、布置次要管道和安装喷淋头、
绘制水管的技巧:排水管斜接、排水管坡度处理、设备系统的连接
水管附件:水管接口、端口、落水口卫浴设备等

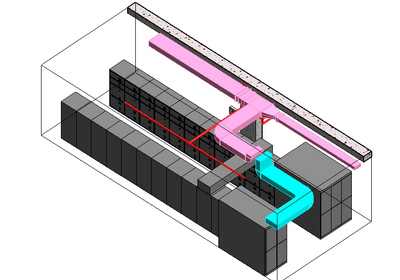

- 电气系统Revit机电模块
绘制桥架:设置桥架的管道类型
放置线盒和连接线盒:绘制接线的附着平面、放置接线盒
线管连接:创建管线,连接布置的接线盒
添加电气设备:放置电气设备,线管和导线连接电气设备与线盒
- MEP族Revit机电模块
风管附件族:带弯头风管三通、消声器
水管配件族:大型电机、水泵族、水管检修口
管道吊架族:管道可调参数支架
通用机械设备族:静压箱
通用洞口族和挖槽族:墙、梁、板上开洞套管
- 协作Revit机电模块
作的原理:多专业协作原理概述
协作的优势:多专业同时工作、同时协调方案并及时纠错
协作方法:建立工作集、分配人员的工作集、工作集内工作
协作的注意事项:绘制模型和工作集对应关系、工作集的归属
- 项目管理Revit机电模块
对象样式:视图样式管理器
项目参数:添加更多的项目参数类型
传递项目标准:传递之前完成的项目的已设定的参数(材质、管道类型等)
MEP参数设置:管道口径、外轮廓线型等
- 出图Revit机电模块
明细表:明细表创建、字段排序、计算
视图设置:楼层视图、三维视图、节点三维视图
图纸排版:添加图纸

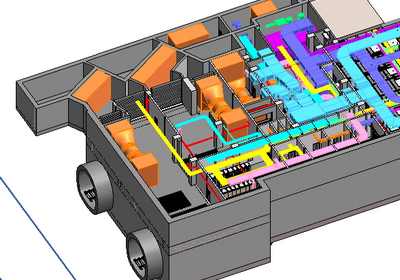

实战课程:地铁站BIM管线综合练习
- 整体流程实战练习
导入图纸或链接模型:导入CAD图纸、链接Revit建筑模型
分文件绘制风水电系统模型:绘制风管系统,绘制水系统,绘制电气系统
合并或链接模型模型:各种专业模型合并为一个总的模型
视图设置:添加视图展示建筑各个方面的细节
- 机电各系统建立实战练习
建立地铁机电系统柜,包括风系统、水系统、电系统的模型制作
地铁土建机构建,系统模碰撞检查
管线优化,算量,明细表,出图
- 风、水、电 各个系统的绘制实战练习
水系统、水机房、节点详图 绘制。
电系统配电房绘制
风系统,节点详图绘制
- Navisworks 部分实战练习
材质渲染
碰撞检查漫游动画
施工模拟 ,算量功能
- 后期渲染实战练习
导入模型 ,基本材质制作
环境景观制作、水、植物、人物制作
动画设置 ,渲染输出
