    BIM技术和建筑参数化设计结合
    2018年9月3日

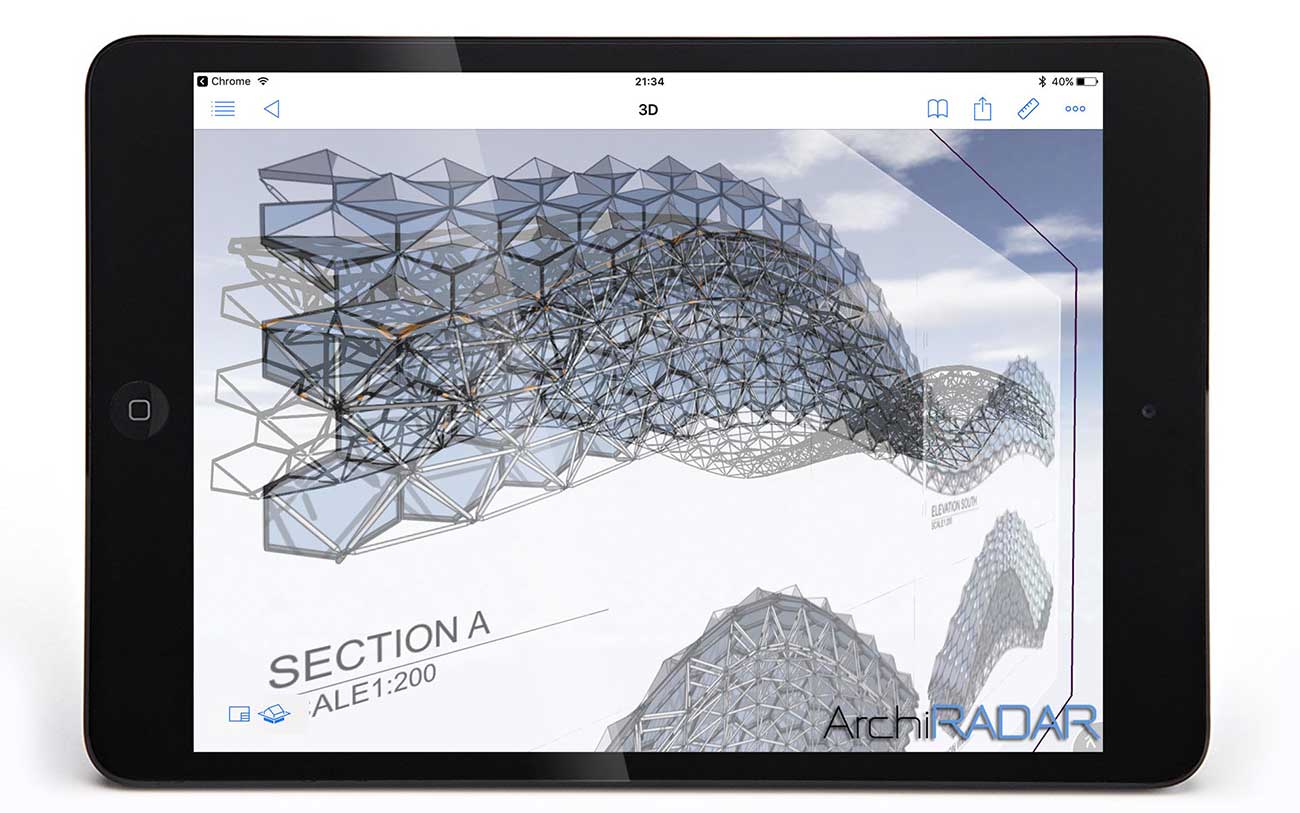

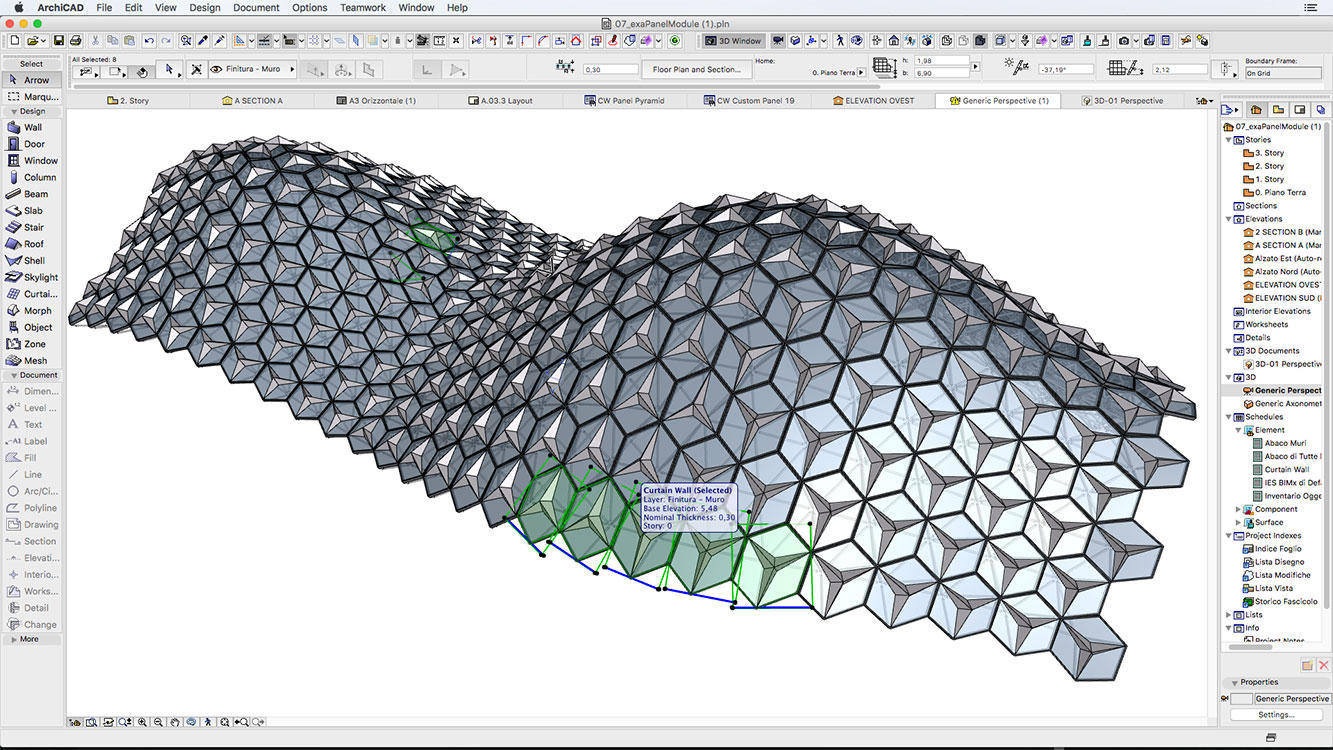

    GRASSHOPPER-ARCHICAD连接



    GRASSHOPPER蚱蜢 Archicad连 接



    该模型是对犀牛-蚱蜢-古猿关系的评价;模型是由专家米歇尔·Calvano犀牛­蚱蜢和马里奥专家的焦点在于Archicad­GDL。

    我们的第一个目标是从Rhino模型中生成原生的Archicad构建元素,而不是一般的网格,以便在第二步中管理所有BIM特性。

    Rhino能够设计出复杂的几何图形,但你能与之分享的唯一信息是几何和数学信息,它们很好地描绘了一个建筑,但它们不足以构建它。在Archicad使用几何和其他信息迁移从犀牛­GH可以进一步发展复杂的几何参数;通过参数化几何,您可以在一个只有少量MB的模型中获得高细节,从而增强云共享和BIM互操作性。

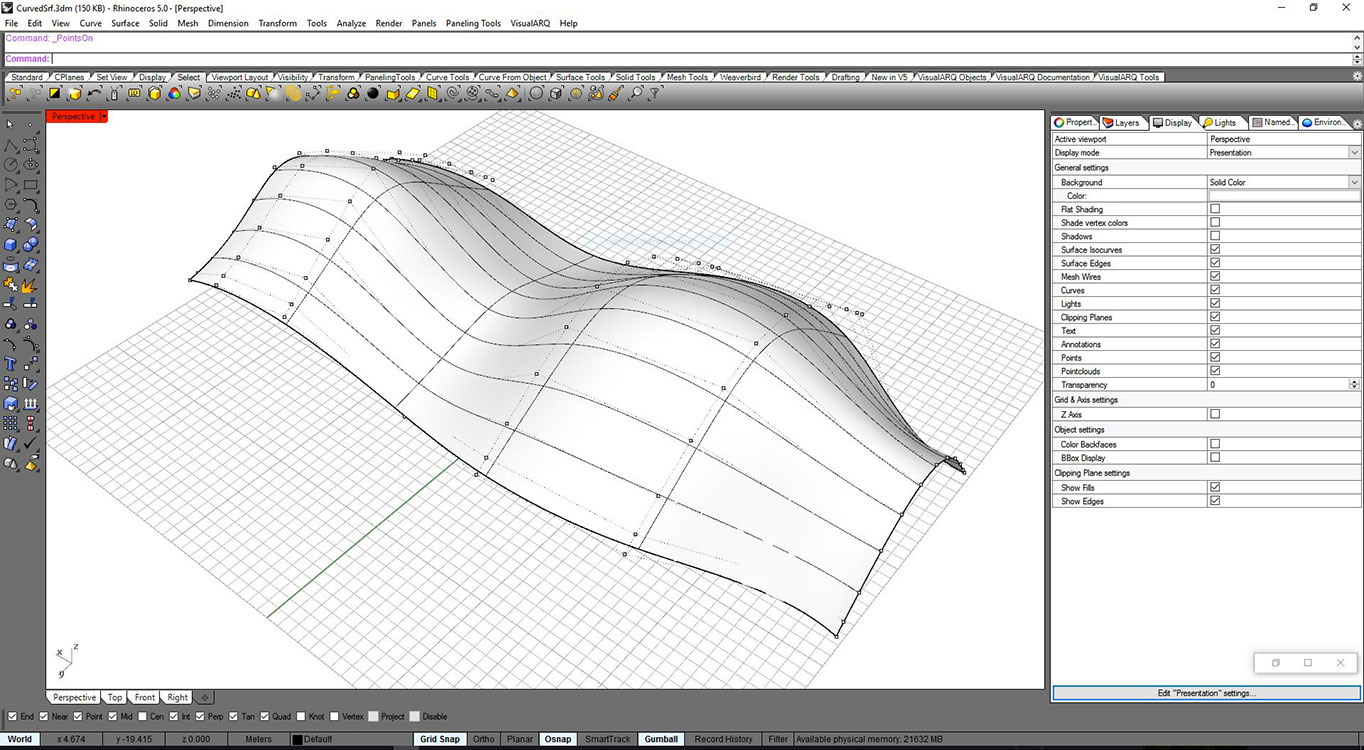

    我们在Rhino中创建了一个可以用作屋顶的自由形式。在Rhino中,通过移动控制点很容易产生双曲面;由于这种简单性,您可以创建您的模型。

    02蚱蜢插件

    在Grasshopper中你可以管理大量的数据;使用这个工具你可以解决镶嵌的问题。我们在一系列平面六边形中减少了表面的复杂性,谢谢

    根据创建的算法的显式历史,我们可以决定平面多边形的数量和大小。

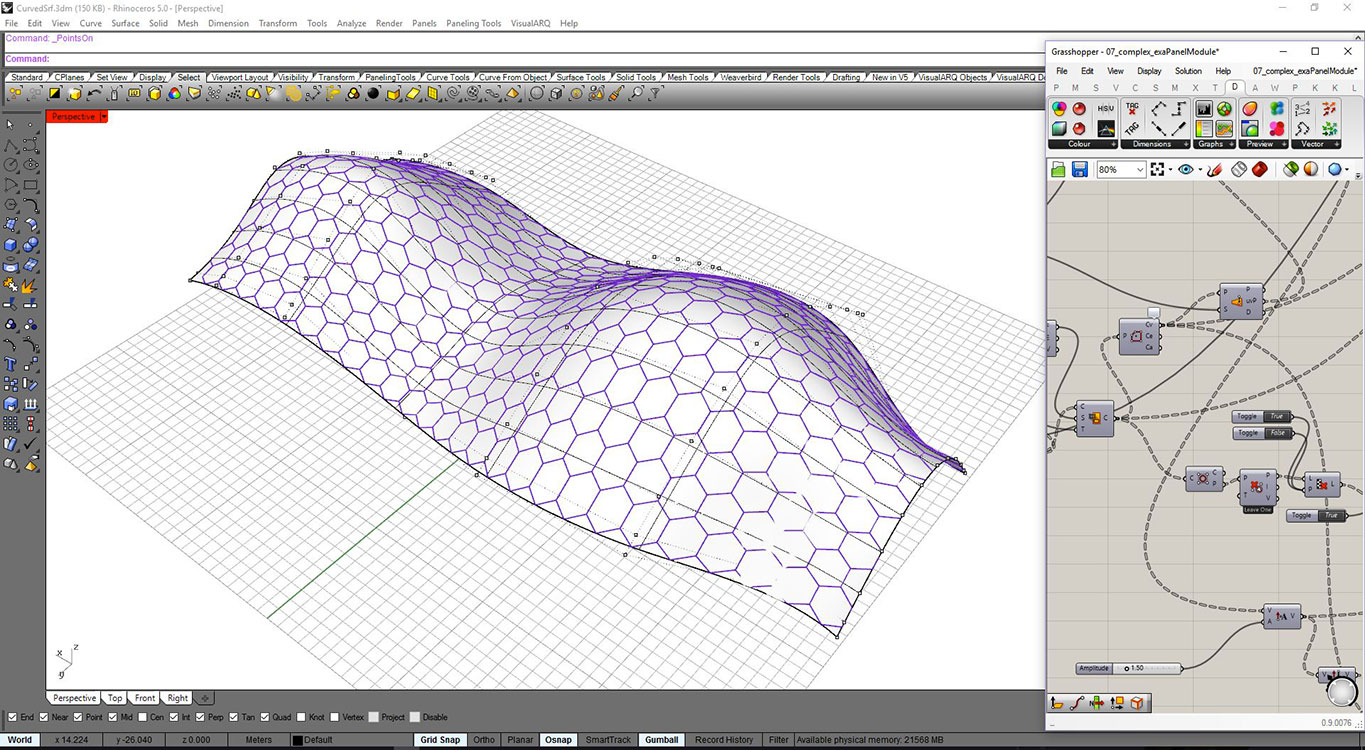

    03蚱蜢Archicad幕墙

    在主表面下,我们用线条画了一个网状结构,没有实体形状,使其定义简单,易于改变。在这种情况下,我们可以通过web共享数据。Gh文件是67 kb。

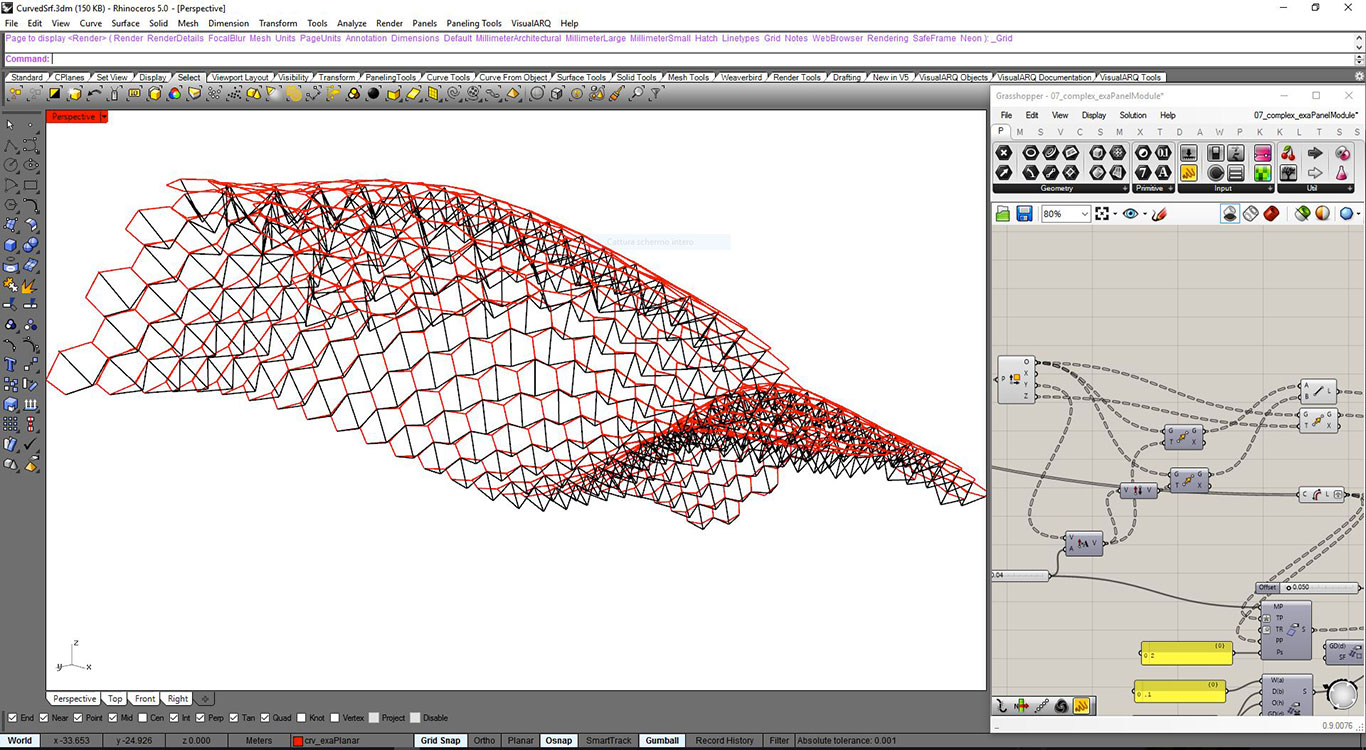

    04蚱蜢Archicad connessione

    线条,折线和点,由于ACgh_Connection可以成为Archicad对象;在这种体验中,最常用的元素是幕墙和用GDL编程创建的特殊对象(六边形模块上的折纸阴影)。

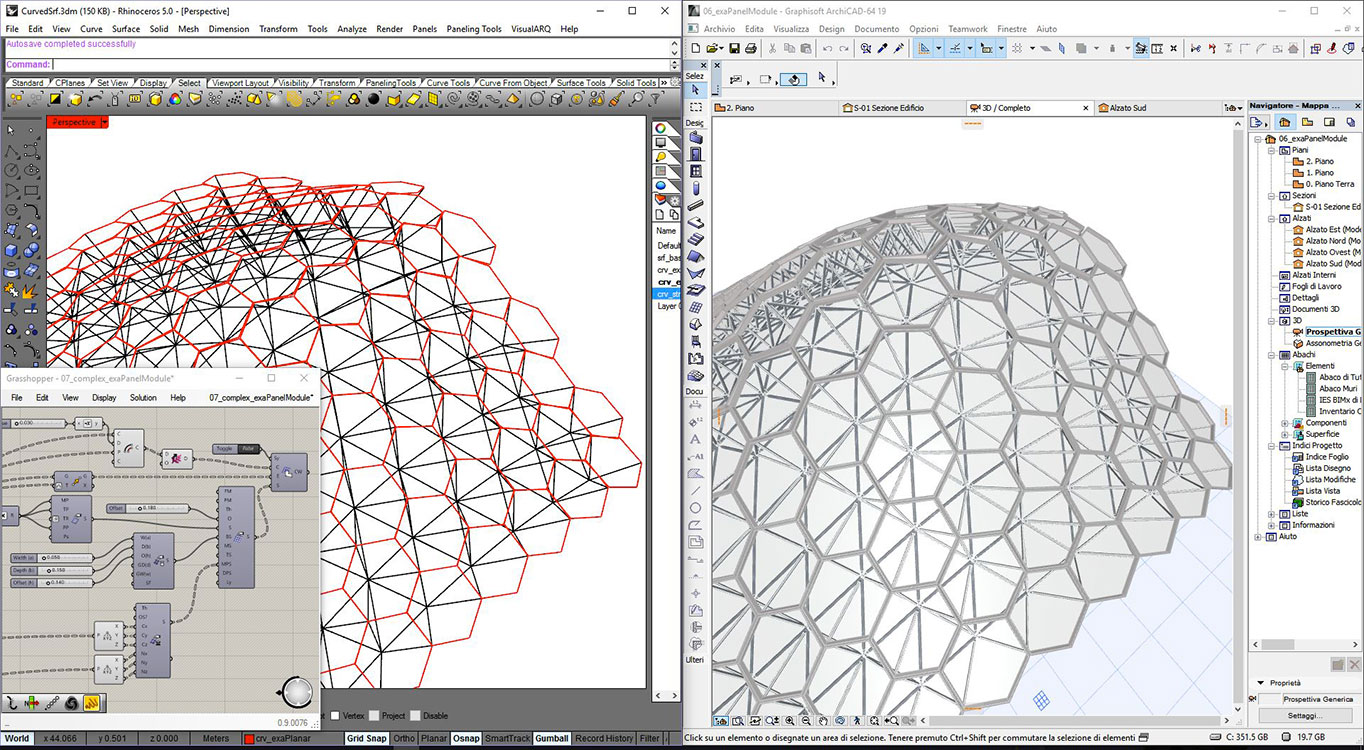

    05年蚱蜢Archicad reticolare

    此连接在您的工作期间总是可用的。在Archicad中,您可以控制项目的数据(梁的种类和数量、窗口及其元素、列),当然还有成本。在Rhino中更改形状,或者在Grasshopper中更改参数,在几秒钟内您就可以得到具有更新所有属性的AC模型。

    使用Archicad本机组件,您将受益于所有自己的组件选项。GDL幕墙可以开发的自定义对象,您可以控制细节不同的规模,管理不同的2 d­3 d表示和添加更多细节没有从复杂的几何在Rhino中重新开始。幕墙元素可以受益于方案可视化的许多选项,设计简单,没有太多细节。使用本地Archicad元素,我们还可以利用schedule特性来评估数量、帧长度或面板表面。

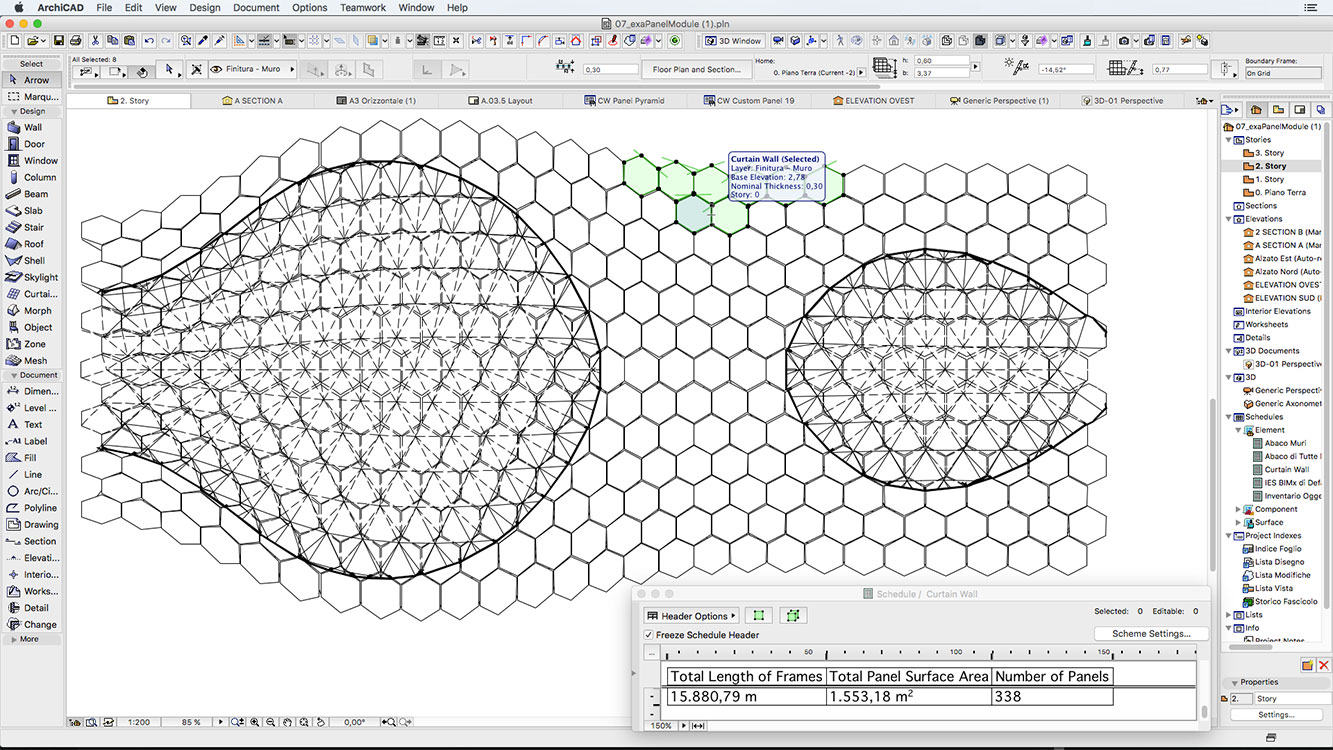

    06蚱蜢Archicad例子

    在立面视图和剖面图视图中,如果有必要,我们可以决定自动改进细节。复杂几何的生成速度很快,而且由于新的Archicad背景计算,还增加了着色表面和阴影的选项。

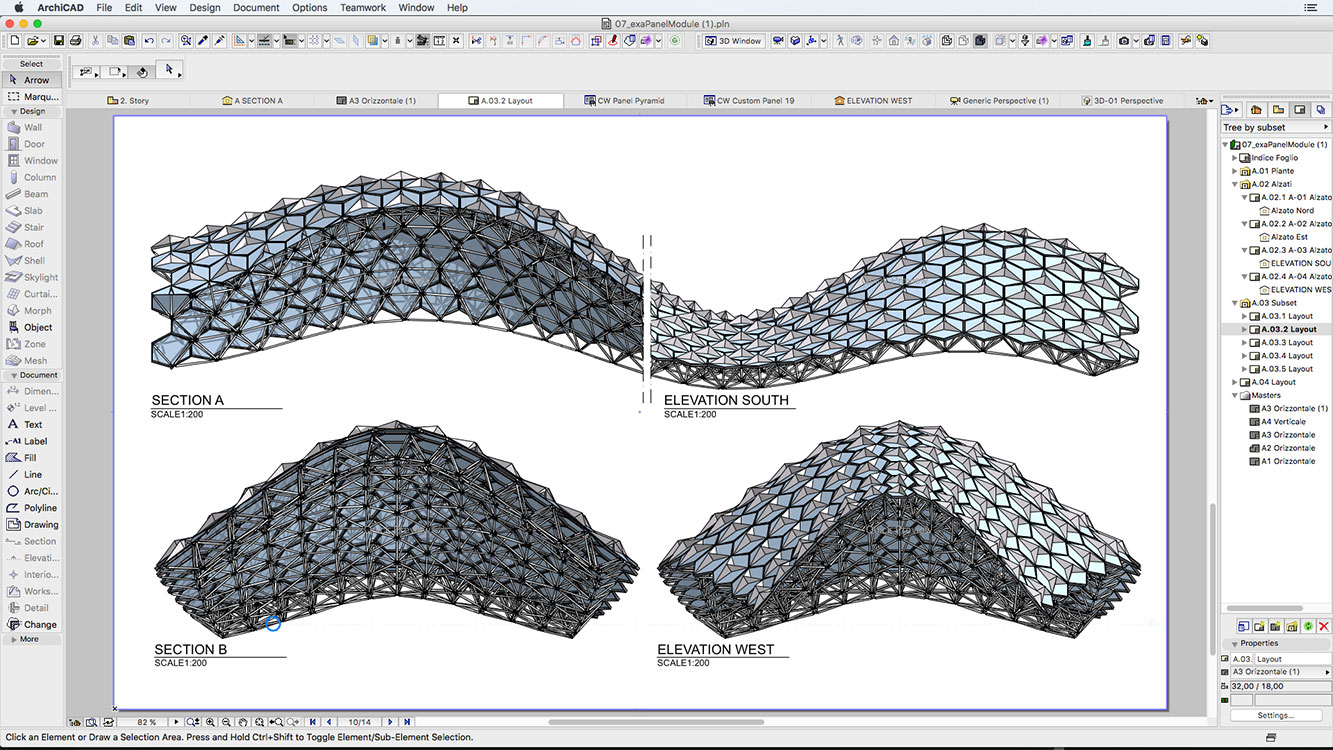

    07年蚱蜢Archicad形状

    幕墙工具使用参数子元素,如美国面板和框架。我们还可以使用模型来生成详细信息。我们可以添加节点、爬行器、特殊概要文件,并在计划中管理它们。

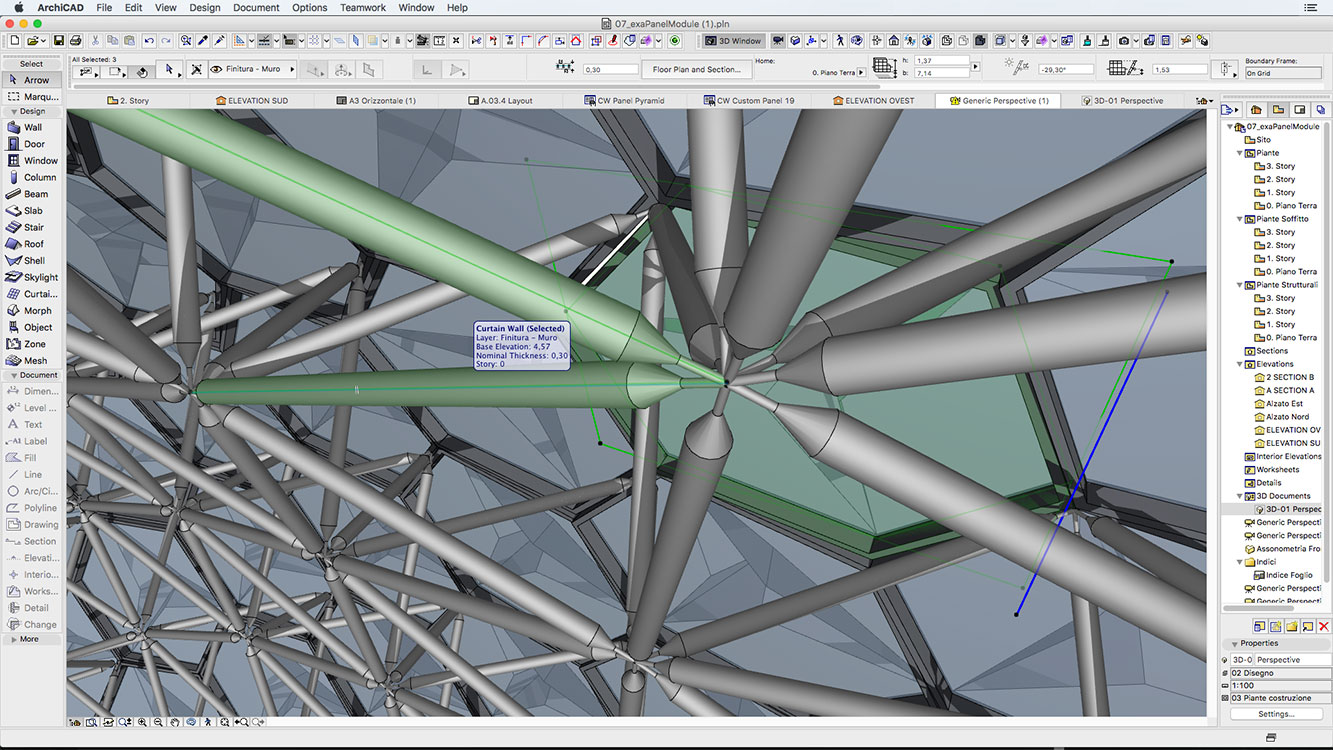

    08年蚱蜢Archicad结构

    使用本机Archicad元素,我们还可以使用与IFC兼容的梁元素,使用简化的几何图形在结构软件中导出模型。

    这种方法允许设计师管理复杂的几何形状,在建筑过程的初始阶段也有许多细节,总是与MEP和工程的互操作性的好处。
