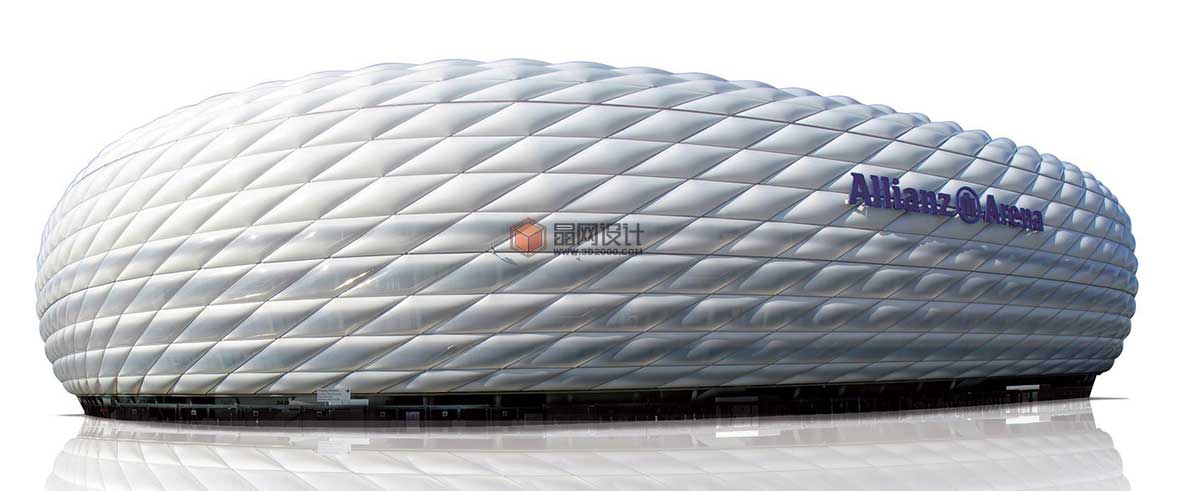

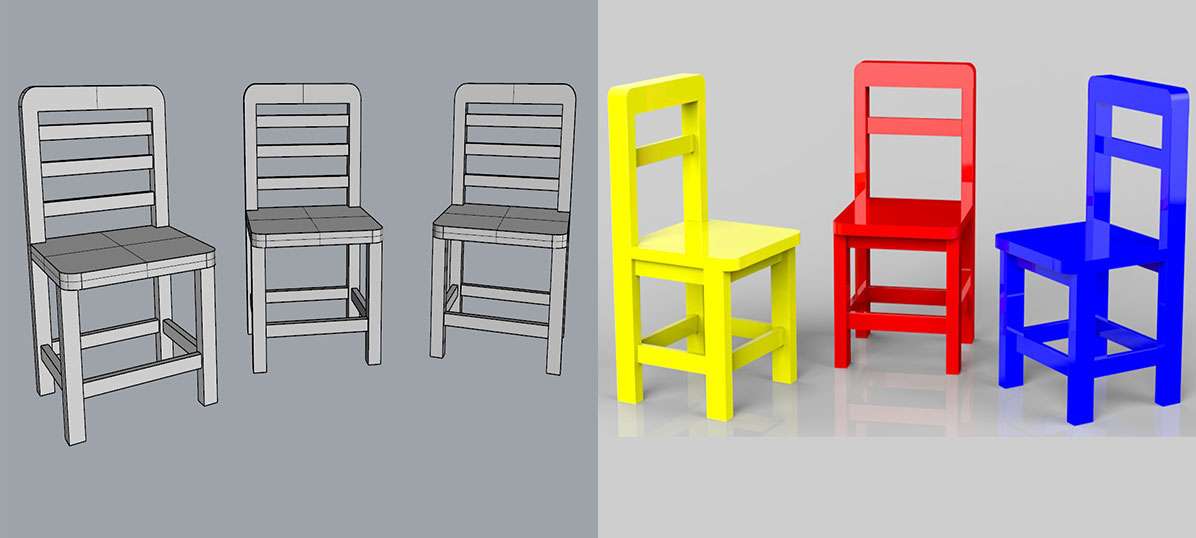

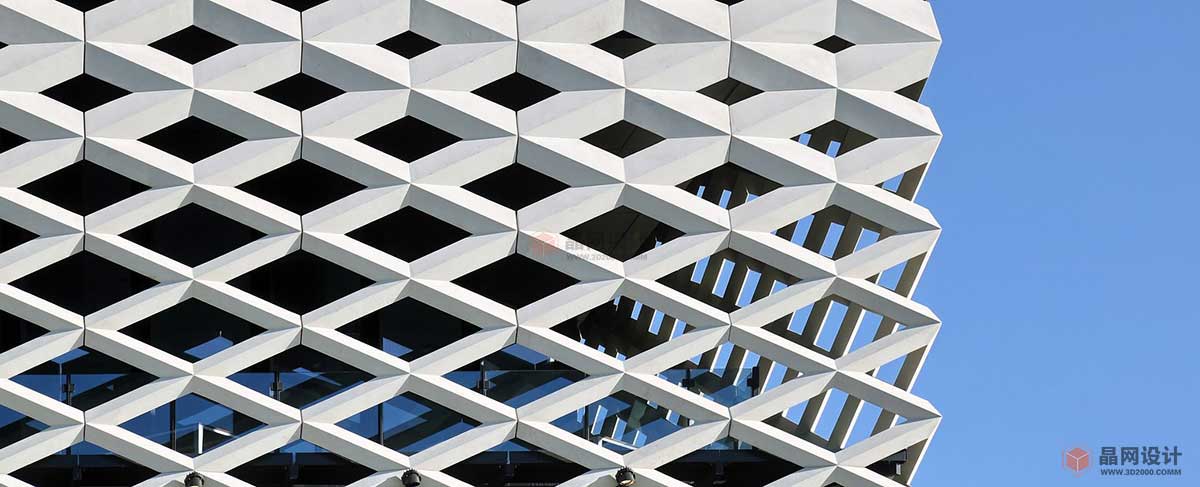

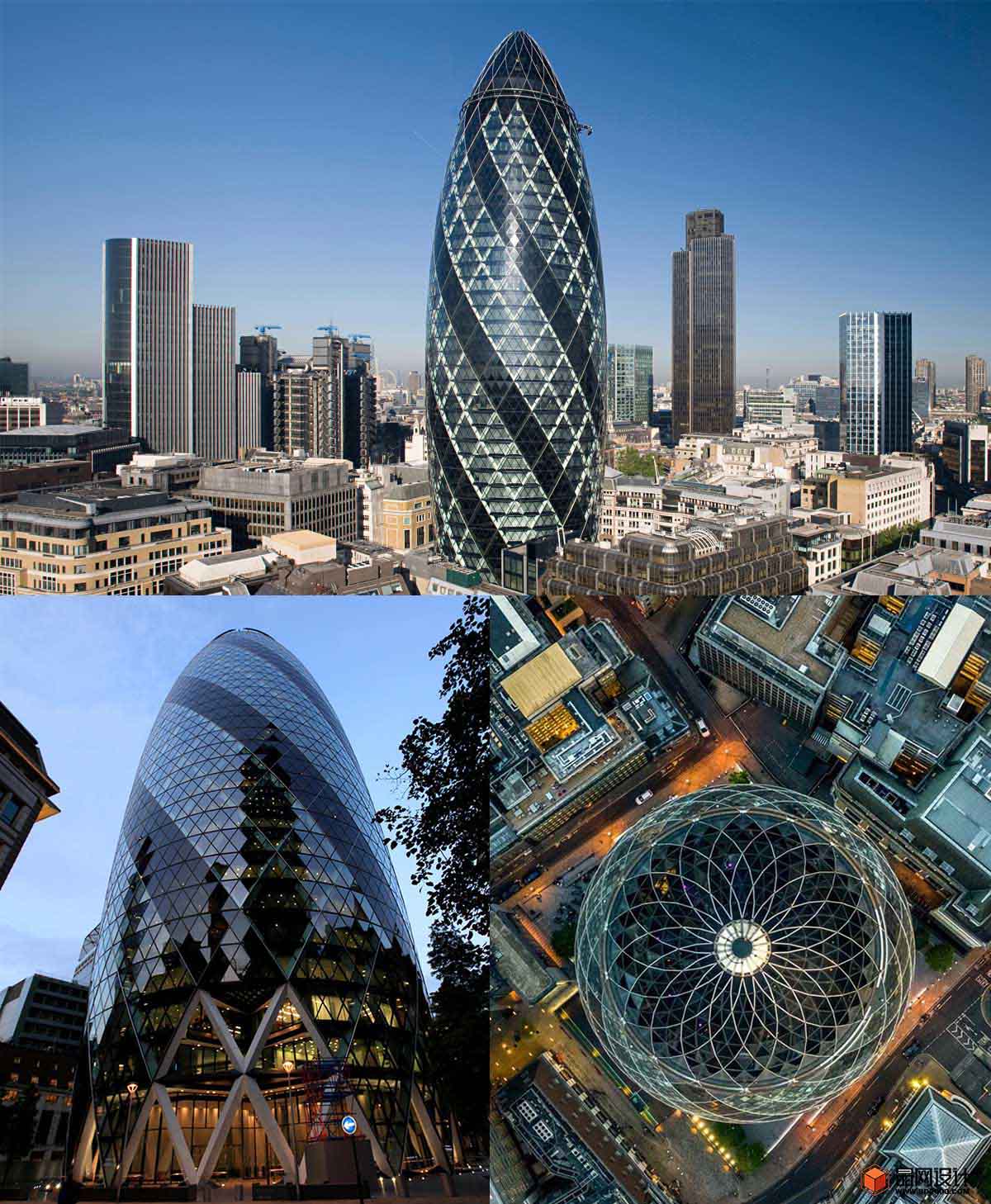

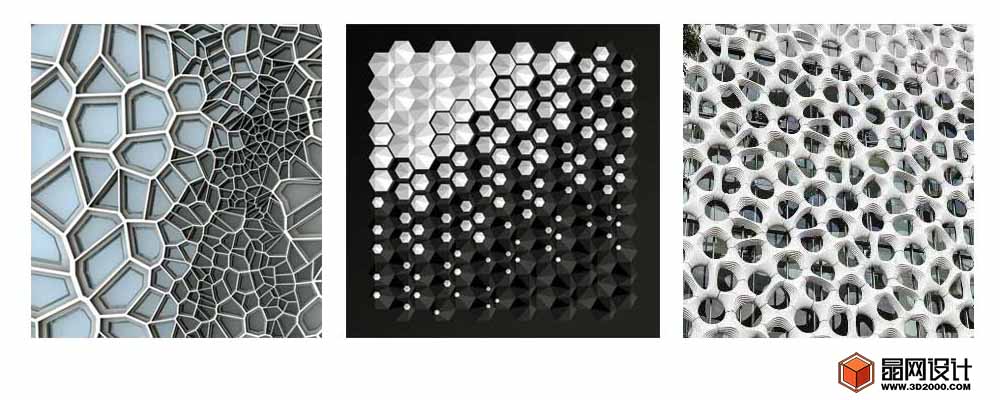

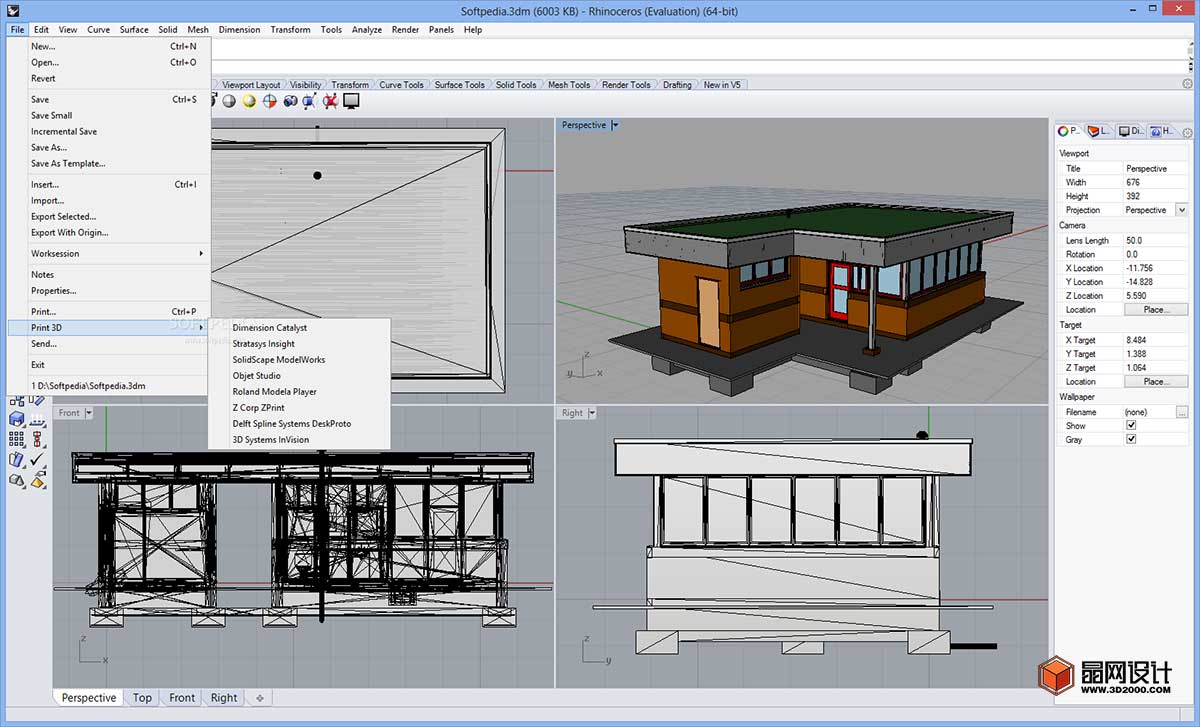

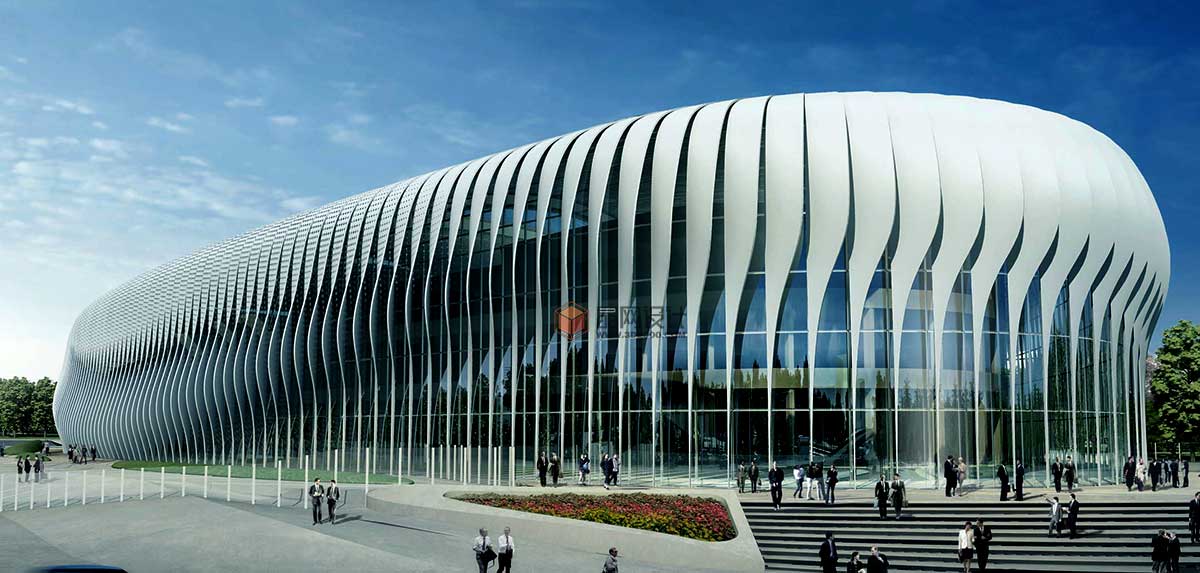

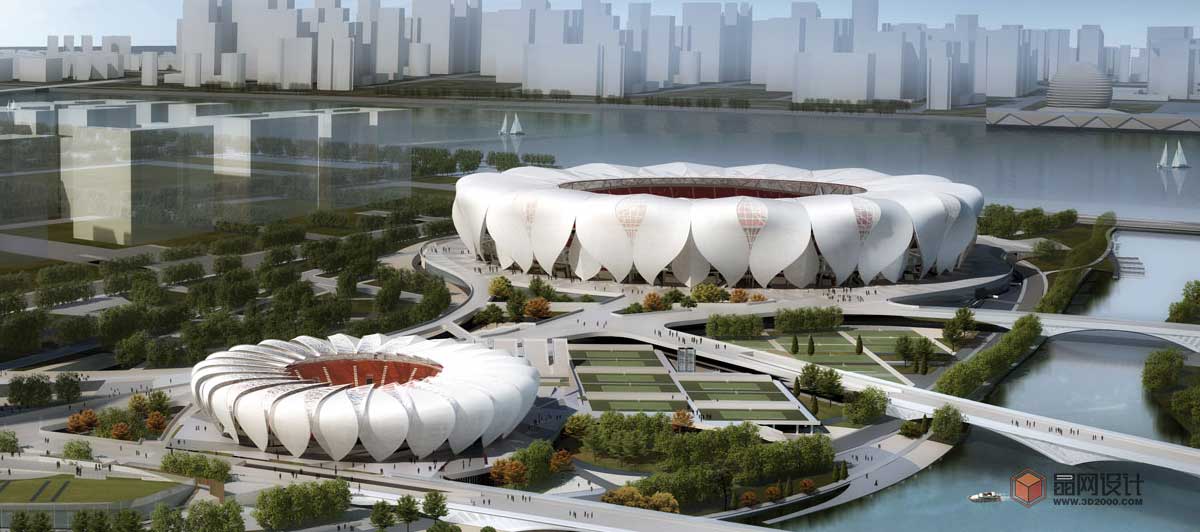

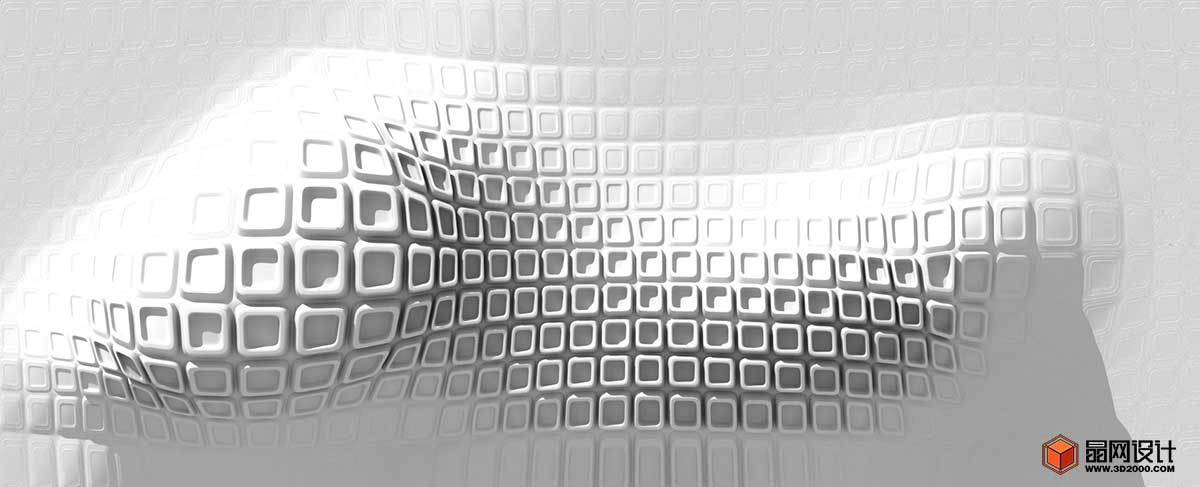

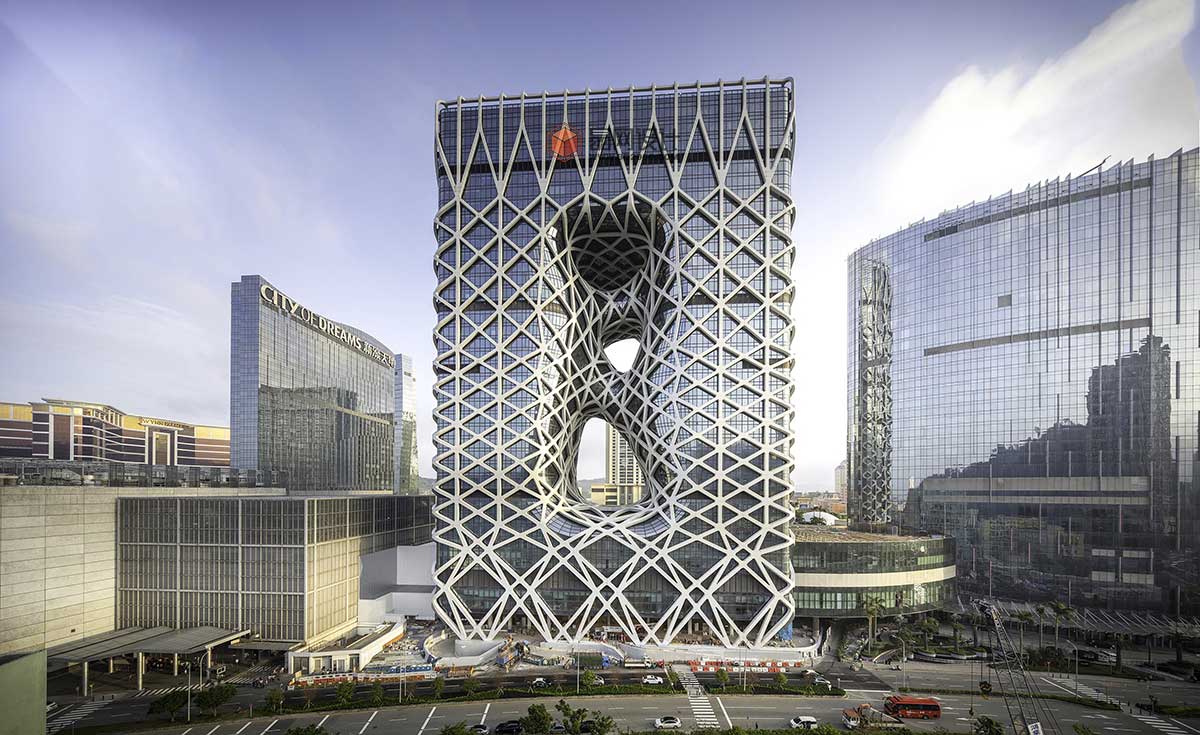

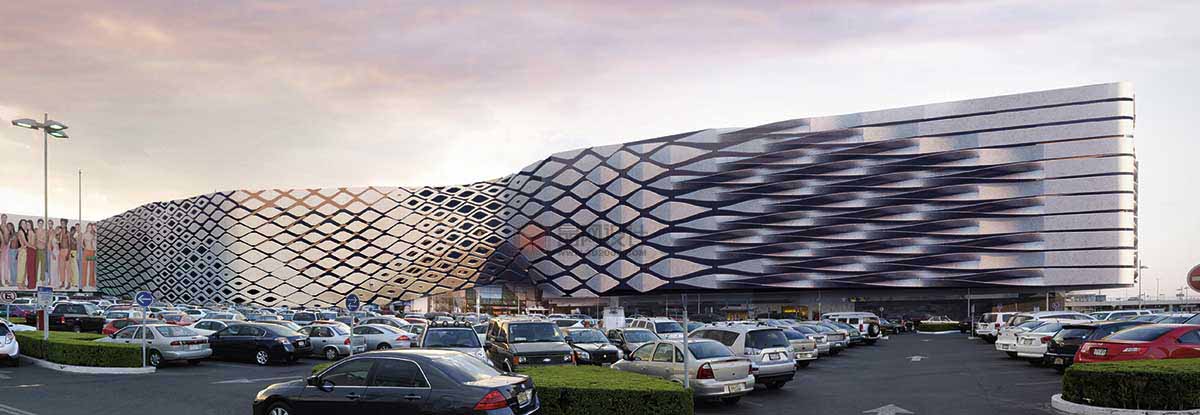

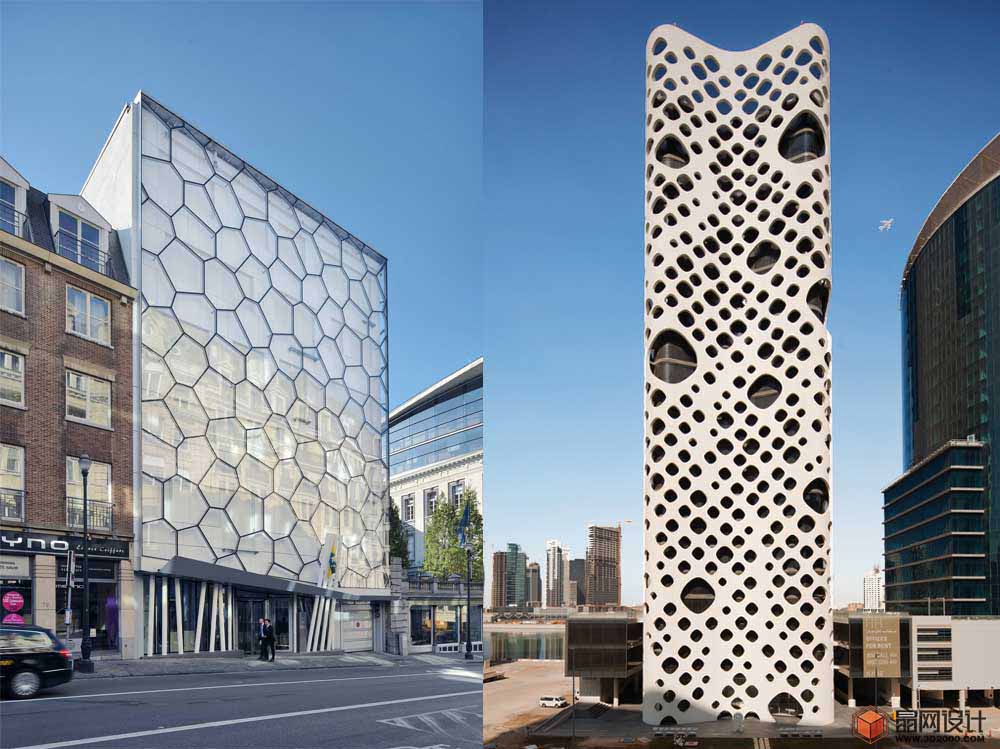

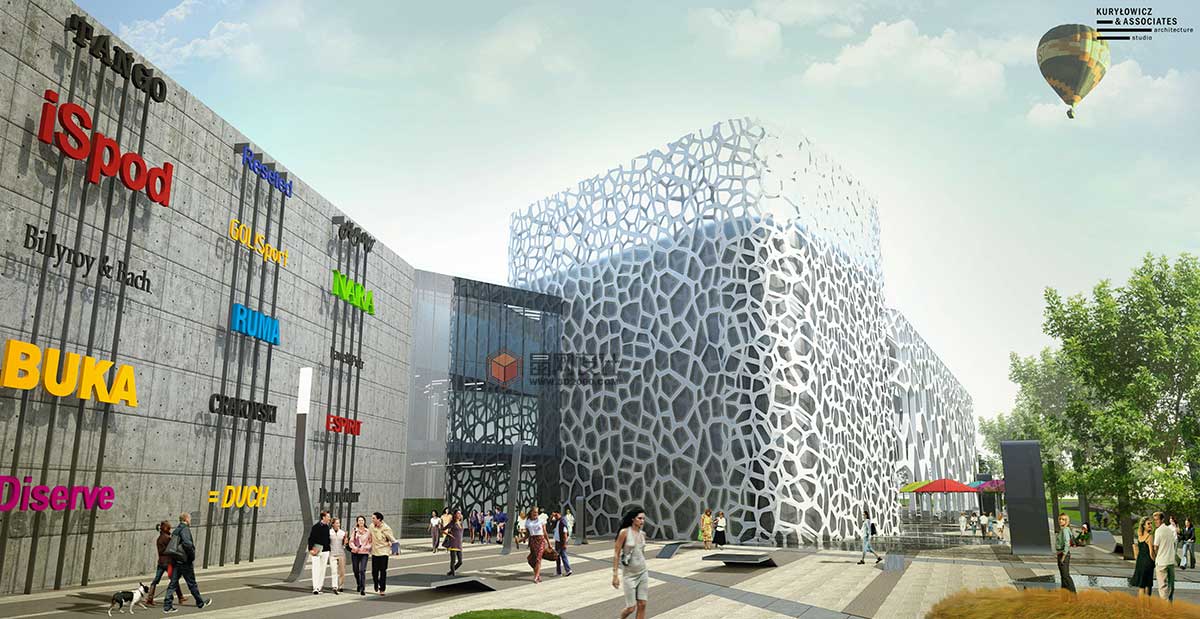

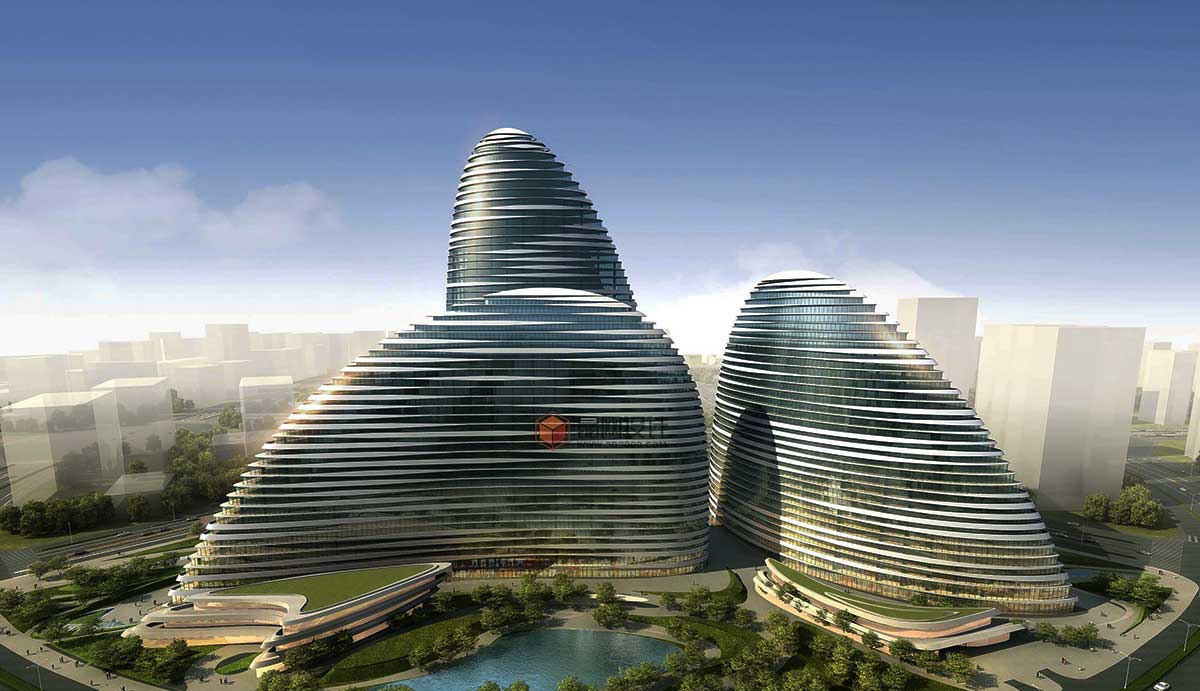

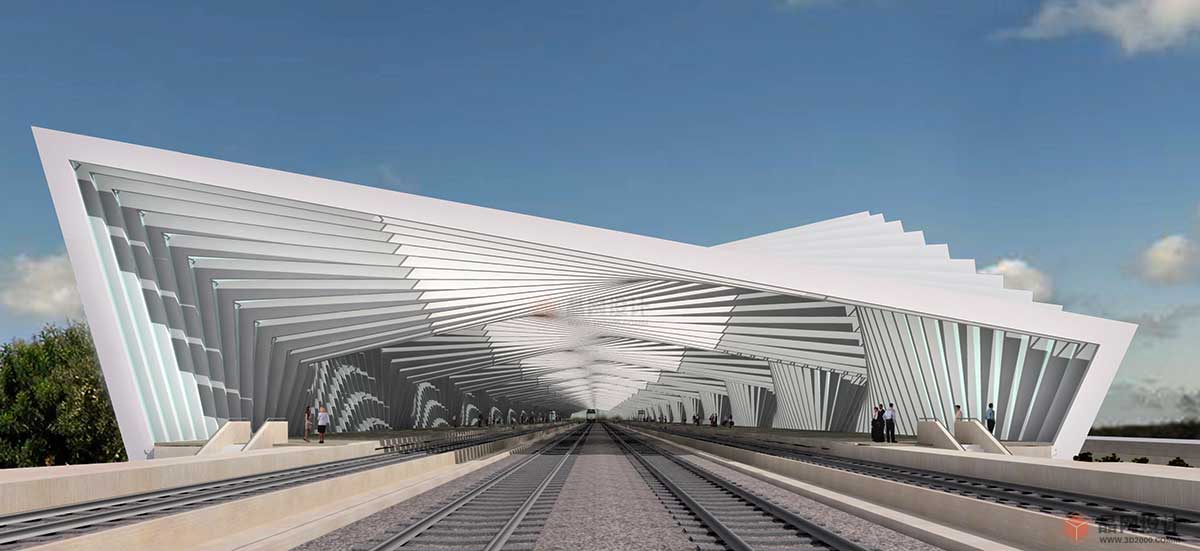

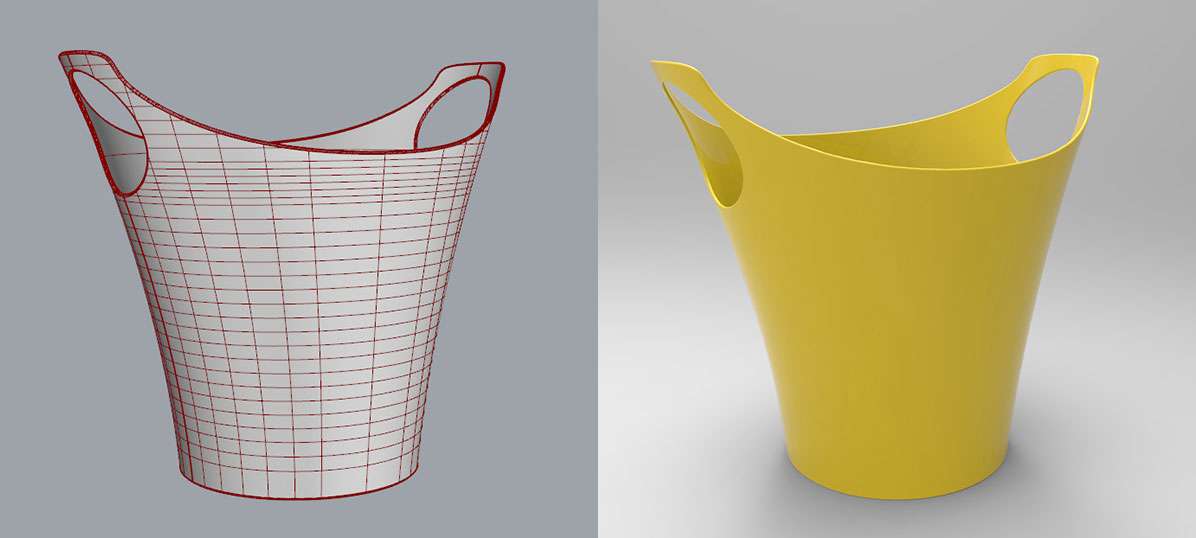

建筑设计 犀牛参数化课程 Rhino犀牛:曲面建模能力非常强,非常适合建筑外表皮以及结构的制作。Grasshopper:简单的说Grasshopper是一款在Rhino环境下运行的采用程序算法生成模型的插件。VRay 渲染器:具有超真实的材质和灯光表现能力Keyshot渲染器:一款入手超快的渲染器,材质和灯光非常强,并且操作和渲染速度非常快。Photoshop :建筑效果图后期处理,调整材质颜色,灯光明暗,增加环境景观,以及建筑图排版等需要。 通过本课程的系统学习,学员可在短期内掌握相关的设计原理、以此来更多了解建筑犀牛设计班的设计流程。 A 犀牛建模 部分 1 基本界面认识和命令基本界面认识:界面认识,视图控制,视图切换及视图导航 。选择方法:隐藏和显示物体,图层的管理,工具列的配置。学习方法:晶网建筑犀牛怎么学习?学习质量如何?随到随学制,单独辅导面对面教学!一年内不限学时!辅导班形式,单独讲解!渐进式教学,进度与学员接受程度同步!完全实例实战教学!基本几何体搭建几何体分割、移动复制、边缘圆角 点击播放免费教学视频:小椅子建模实例-Rhino建模教程 2 犀牛基础命令小储物箱子 犀牛基础操作基本几何体搭建几何体分割、移动复制、边缘圆角产品设计课件,点击播放免费教学视频:小储物箱建模实例2–Rhino建模实例垃圾桶 图层管理(重点)轴线绘制、曲面分割方法产品设计课件m,点击播放免费教学视频:垃圾桶建模实例–Rhino建模教程 3 张拉模结构【知识点1】犀牛基本几何体绘制、曲线修剪、重建曲线、网格线建立曲面、平面线建立曲面、抽离结构线、直线挤出、曲面偏移实体、曲线圆管、图层分配【知识点2】犀牛基本几何体绘制、曲面分割、网格线建立曲面、平面线建立曲面、曲线放样、嵌面、曲线投影、抽离结构线、直线挤出、曲面偏移实体、曲线圆管免费学习视频:拉模结构建筑1犀牛建模教程-建筑Rhino实战培训 拉模结构建筑2犀牛建模教程-建筑Rhino实战培训 拉模结构建筑2犀牛建模教程-建筑Rhino实战培训第二节 长沙文化中心【知识点1】导入背景图片、灰阶图片生成高度、直线拉伸、曲面相互修剪、偏移曲面上的曲线、混接曲线(圆弧混接)、空间曲线衔接技巧、曲线分割【知识点2】本实例中玻璃分割用材质表达、顶棚开洞为草蜢参数内容,这两点不在本次课中讲解 4 安联体育馆【知识点1】背景图片导入和调整大小位置、网格曲线建立曲面、双轨扫掠、沿着曲线旋转、展开UV曲线、重建曲面、调整曲面上的控制点、矩形阵列、沿着曲面流动【知识点2】在Grasshopper课程中展现用grasshopper绘制本实例的表皮实际项目制作技巧:规划建模图层沿着曲线旋转成型制作建筑表皮,曲面UV展开制作曲面的基准面制作表皮的单体构造,单体流动到曲面表皮方法详解,分析建筑结构,规划建模图层,混接两个空间的曲面并合并曲面,优化偏移曲面后的线段双轨扫掠,面相切线做法详解,导入平面和剖面,缩放平面剖面到正确比例,根据图纸分析建筑框架,规划建模图层,网格成面,分割曲面,阵列,单轨扫掠等工具用法,犀牛使用灰阶图制作地形命令,混接曲线制作弧形墙上的分割线,运用在曲面上偏移曲线命令制作窗框栏杆,曲线分割截断和等高线制作。 5 OpusOfficeTower【知识点1】实体内部异形洞分割技巧、网格线建立曲线、曲线放样、曲面之间相互修剪技巧、实体建立薄壳、等高线分割建筑楼层命令【知识点2】本实例中的外墙玻璃幕墙框架做法与之前课程《拉模建筑》的玻璃框架做法类似,所以不予讲解,另外也可以用后期Grasshopper课程的知识来制作 6 杭州体育馆【知识点1】背景图导入位置调整和比例缩放、空间结构线绘制、曲线放样、记录建构历史用法、曲线分割面、直线阵列、双轨扫掠、沿着曲线旋转、实体模型建立洞口、直线拉伸。杭州体育馆资料下载:http://pan.baidu.com/s/1o7L0aj4 密码:w2ko 7 荷兰亭【知识点】曲面混接、曲面插入节点、曲面合并、求物体交集、曲面上绘制曲线、拉回曲线到曲面上、偏移曲面上的曲线、双轨扫掠、曲面之间分割、环形阵列 8 中国国家美术馆【知识点1】曲线放样、曲线分割曲面、弧形混接曲线、变形控制器、曲面渐削、沿着曲面流动 9 哈尔滨歌剧院【知识点1】复杂空间曲线绘制技巧、曲线的衔接、曲面分割、单轨生成曲面、复杂曲面的拆分技巧【知识点2】利用Grasshopper建立“金字塔”玻璃框架和玻璃幕墙、Grasshopper建立铝板幕墙分割(这部分内容在Grasshopper章节会提及它的算法思路) 10 望京SOHO由世界著名建筑师扎哈 · 哈迪德(ZahaHadid)担纲总设计师,占地面积115,392平方米,规划总建筑面积521,265平方米,望京SOHO办公面积总计为364,169平方米,项目由3栋集办公和商业一体的高层建筑和三栋低层独栋商业楼组成,最高一栋高度达200米。2014年建成后,望京SOHO将是从首都机场进入市区的第一个引人注目的高层地标建筑,成为“首都第一印象建筑”。 B 参数化建模 部分 1 认识草蜢Grasshopper草蜢Grasshopper 是什么?Grasshopper简介简单的说Grasshopper是一款在Rhino环境下运行的采用程序算法生成模型的插件。不同于Rhinocrip,Grasshopper不需要太多任何的程序语言的知识就可以通过一些简单的流程方法达到设计师所想要的模型.使用 Grasshopper 有什么好处?GRASSHOPPER在建筑的设计推敲、建模能力、维护模型上有着其他软件都无法比拟的优势无需编程:无需编写程序的能力能做到编程达到的效果便于修改:Grasshopper的参数化非常好地弥补Rhino修改模型的不足反复使用:一个算法批量化生成参数化对象并且可以反复使用精确数据:绝对精确地构建建筑和控制建筑的参数.Grasshopper 到底怎么牛?用Grasshopper干什么:最初设计师用Grasshopper设计出令人惊叹的建筑表皮,但这不是建筑的全部,建筑的美是结构到外在才能完全体现的,它正好是阐释结构的大师。它是能提高效率的工具:grasshopper的算法能把紧密联系的建筑模块化,有着化整为零的本领,每一部分的建筑构件都能用算法淋漓尽致的表达出来,大大提高了设计师设计的效率它是一款优秀的设计工具:grasshopper能够成为建筑设计的推敲工具,通过编写好的算法能够可视化设计建筑的主体,即时修改,即时可见,摒弃传统一笔一划的建筑设计方法。Grasshopper 怎么学习?分解建筑:分解建筑构件,使建筑模块化。建立逻辑:梳理建筑结构的逻辑管理。思考算法:建筑实体算法化、参数化。组合算法:把算法模块组合,像搭积木一样设计建筑。 2 GH基础公式布置点阵、在点阵创建图形求图形在中心到曲线的距离、优化最近距离的数据结果求两个数值的最小值关于本节课:这次课时是整个Grasshopper的起点课程,它有着非凡的意义,通过“曲线干扰”这个一个经典的案例,让我们直接的见识到了Grasshopper的强大之处,让我们之前想都不敢想象的建模通过少数的几个运算器就实现了,所以掌握“曲线干扰”对我们学习和认识草蜢都有很大帮助。 3 IsoTrim分割曲面计算随机值、设置随机值的范围 List Item筛选数据偏移曲面 4 函数曲线点数列的形成数据点匹配单轨扫掠生成钢结构 5 广州塔完全精准参数化建模数据平移运算器的使用点阵数据的操作点阵数据偏移位置参数设定点线面相交法计算交点,等高线创建建筑楼板 数据分流、数据合并操作。 6 世博馆曲线放样生成曲面 曲面等分点立体空间点的位置移动(重点)平面点的移动映射到空间位置的操作(重点)曲线方向一致性的控制 9 英国小黄瓜完全参数化建模高层螺旋线精确做法 大量数据的筛选:自制Grasshopper插件的方法 空间上通过数据方式生成点(节省计算的计算机资源)精确控制楼板标高和外墙钢结构的定位关系曲面被曲线分割并筛选需要的曲面 10 图片灰阶图参数地形算法载入灰阶图获取灰阶数据灰阶数据控制平面点的位置平面点生成曲面曲面被曲线分割并筛选需要的曲面等高线运算生成地形效果,偏移曲面 11 Voronoi类型建筑Voronoi运算器生成平面图形平面图形的线型转化平面曲面映射到立体曲面的方法(方法一)平面体块流动到立体曲面的方法(方法二) 更多案例 异型曲面建筑设计学什么软件? 广州那里学习建筑参数化? 建筑参数化怎么学? Related posts2022年5月30日景观园林设计表现班–SU+Lumion+PS+实战方案Read more2018年12月5日3D建筑室内效果图高级班—3Dmax建模+VRay渲染+PS后期Read more2015年7月13日AutoCAD施工图实战班-室内施工图+建筑方案图+园林图纸Read more2015年7月12日建筑设计表现高级班-Sketchup建模+Lumion渲染+PS后期Read more
